FPC激光鉆孔機應用在哪些方面?

2021-06-10 返回列表

隨著激光技術的高速發展,在工業上的應用也是越來越廣泛,激光打孔技術也得到了很大的提高。在航空航天、汽車制造、電子儀表、化工等行業中,帶有小孔的零件材料越來越多,對孔的精度和尺寸要求也相應提高。其材料種類也變得多樣化,硬度大,熔點高的材料應用隨之增多,傳統的加工方式已經不能滿足某些工藝的需求。

例如,電子產品當前的發展趨勢是“輕薄短小、高頻高速”。這迫使FPC業內人士開始研發更先進的鉆孔技術,來滿足孔徑越來越小的需求。通孔是FPC上一個重要的阻抗不連續點,而采用填盲孔連接上下層可有效避免通孔導致的阻抗突變。因此在高頻高速板上應盡量使用盲孔連接,而盲孔連接則不可避免要使用激光打孔。

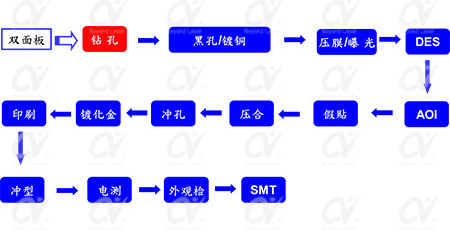

常見的FPC雙面板流程如下圖所示:

fpc激光鉆孔機應用-FPC雙面板流程圖


鉆孔是FPC產品制程中的第一站,鉆孔品質直接關系到產品的功能及精度,以往的FPC打孔主要是通過機械鉆孔實現,但隨著高密度FPC的不斷發展,機械鉆孔技術已經不能滿足打孔小徑化、高精度和高效率的市場需求?,F(xiàn)在激光打孔成為了FPC微板孔的主流加工技術,機械鉆孔也正在被激光打孔所替代。

機械鉆孔在過程中沒有能量損失,孔徑大小均勻,鉆孔成本低,但孔位精度較差;激光鉆孔的孔位精度高,由于鉆孔過程中存在能量損失,孔徑成倒梯形狀,鉆孔成本較高。

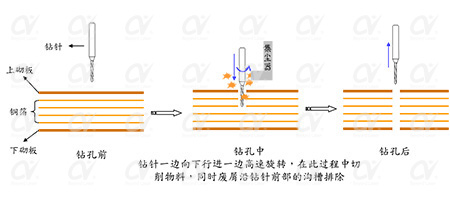

機械鉆孔圖示:

fpc激光鉆孔機應用-機械鉆孔

        激光鉆孔圖示:

fpc激光鉆孔機應用-激光鉆孔


激光打孔的優勢大致為以下幾點:

1、精確度高,在識別范圍內攝像頭自動定位打孔位置,電腦分析,控制運動。

2、速度快捷:攝像頭反映時間短,打孔位置一確定即可控制圖形位置打孔。

3、功能強大:采樣圖可保存,再用可直接調用,電腦系統,軟件可實時升級。

4、使用壽命長:激光打孔機配置采用進口部件,整機性能高,所以機器設備使用壽命超長。

5、操作簡單:人機界面,直接在觸摸屏上設定工作模式。

6、識別度高:特殊光源能自動識別高反光,高黑度等材料的定位孔圖,對殘缺圖形可自動補償識別。

fpc激光鉆孔機應用-超越激光激光鉆孔機

近年來,國內FPC加工成型市場持續增長,鉆孔作為FPC鉆孔成型的主要工藝階段,大量的微孔加工需求在為FPC鉆孔服務提供巨大市場的同時,也對鉆孔技術提出了更高的要求,激光鉆孔市場前景廣闊。
